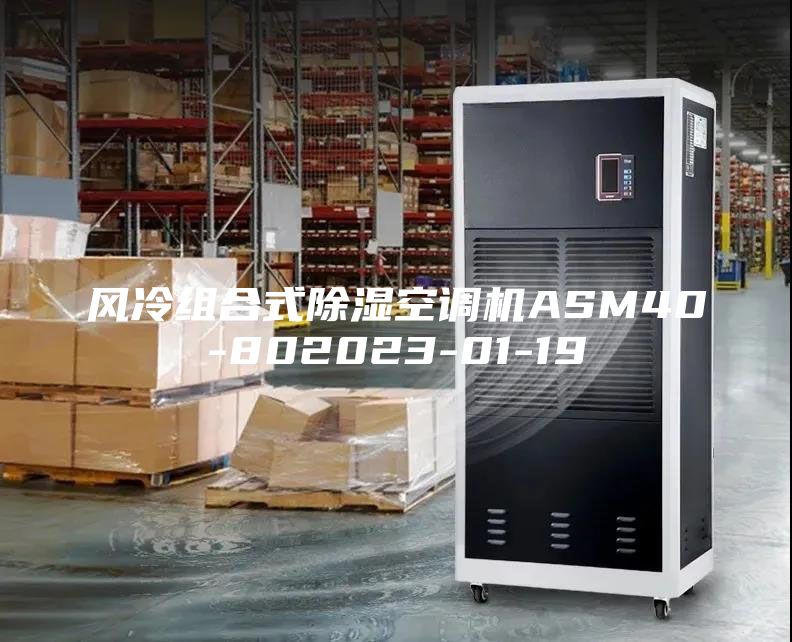

（风冷组合式除湿空调机ASM40-802023-01-19）
本系列产品运用了全新的设计理念，针对地下工程的热湿负荷特征度身定制，并采用了大量新材料、新技术和新工艺，机组同时具有*空调机和除湿机两种功能，真正实现一机多用，各项性能指标优越，堪称新时代的节能环保先锋。
工作原理：
除湿机组系统的运作由除湿机的内循环（制冷剂循环系统）、除湿机的外循环（空气循环系统）组成;
除湿机的内循环：通过压缩机的运行→排气口排出高温高压的气体→进入冷凝器冷却→变成低温高压气体→通过毛细管截流→变成低温低压的液体→通过蒸发器蒸发吸热→回到压缩机变成低温低压的气体，如此循环往复。
除湿机的外循环：在正常开机的情况下→通过风机的运行→潮湿的空气从进风口吸入→经过蒸发器→蒸发器将空气中的水份吸附在铝片上→变成干燥的空气（→经过冷凝器散热）→从出风口吹出。
一、地下人防工程除湿空调机组特点
1．功能多样，一机多用
2、节能技术—热回收
利用冷凝热作为空调机的二次加热源，降低了机组的运行成本，节约了运行能耗，提高机组的节能指标。
3、缩小调温盲区
在一个标准大气压下，当进风参数为27℃、60％时，出风参数的区别：
自动调温除湿机
地下工程用除湿空调机
降温
17℃，90％
升温
42℃，22%
调温
29℃,44%以上
23℃,63%以上
4．结构型式“个性化”
地下工程用除湿空调机采用模块化设计理念和组合式结构，由混风过滤段、冷却再热段、送风段和主机段四个功能段组合而成。自由拼装，连接简单，拆卸方便。
5．能量调节
机组通过使用高性能的全封涡旋压缩机或半封螺杆压缩机，分级调节实现多种工况运行模式，同时可以采用变速风机与压缩机的能调相结合。
5.1压缩机采用美国Copeland全封闭涡旋压缩机，一具有超高能效比，比目前市场上的活塞式压缩机还高12%；二具有杰出的可靠性，运动部件少，轴向及径向的柔性设计提供了耐液击和容忍杂质的能力；三具有噪音低、性能可靠等*的优越性能特以及系统设计成本和运行成本。
5.2采用中国半封闭螺杆式压缩机，其特点如下：
大的制冷量和很高的能效比，可以带经济器运行
内置的能量调节装置可以对压缩机进行分级或无级的冷量调节
润滑系统和大尺寸的轴承保证了压缩机的可靠的持续的运行
适用于各种制冷剂
优势：
专为大型商冷冻系统或工业冷冻系统设计的
德国严格的制造技术，寿命长，故障率低
强大的售后保证体系
容量调节阀自动复位到小负荷位置，确保压缩机电机在小负荷下启动
内部排气止回阀可防止转子在停机时逆转
压缩机内置保护模块SE－E1监测电机相故障、压缩机油温控制和油位开关；
外接油冷却盘管，可保持油温稳定在40～60℃之间，保证压缩机转子的润滑、密封和冷却，使压缩机运行高效、稳定
6．直接蒸发，高效制冷
机组为自带冷源（直接蒸发式）多功能组合式除湿，集制冷系统、通风系统和控制系统于一体，与用冷冻水作为二次冷媒的机组相比，简单、高效，效率提高10%以上；蒸发器配列设计，充分利用蒸发器面积，在50%负荷时，蒸发器效率提高30%以上，制冷效率高。
7.机组安装方便，现场只需接线、接管即可运行。
8.全自动控制
机组应用现代控制技术，优化控制模型，采用PLC控制系统，自带控制柜，确保控制精度，且实现机电一体化。机组配有友好简单的全中文人机界面，标准配置为文本显示器，亦可按用户要求采用触摸屏。
8.1自动化控制水平较高，机组机电一体化程度高，功能齐全，能实现机组启停程序管理、定时控制、全功能故障报警及故障自我诊断功能等。同时具备RS482/RS232通讯接口，方便用户实现机组的集中监控和远程监控。
8.2软件采用三级密码保护。防止程序和设定参数随意更改。
8.3当机组发生故障时，机组立即自动停止运行，报警输出故障信号并显示故障原因及故障所处的地方，以便于故障排除和机组的及时维护。
9.机组具备的控制功能：
机组启停控制
机组程序设定
压缩机启停程序管理
机组定时管理
远程、近程控制选择
可编程温湿度管理
全功能运行参数显示
9.1机组具备的安全保护功能
压缩机相序保护
压缩机过载、过热保护
送风电机设置过载保护
系统设有高、低压力保护
二、功能段介绍
1．混风过滤段：使新风和回风进行混合，并对混合空气进行过滤处理，主要包括新风阀门、回风阀门和初效过滤器。
2．冷却再热段：对空气进行相应的热湿处理，主要包括蒸发器和风冷冷凝器。
3．送风段：将处理后的空气输送到目的地，主要包括变速风机和减震装置，出风方式为上出风。
4．主机段：对制冷工质进行压缩冷凝处理，主要由压缩机、水冷冷凝器、贮液器、干燥过滤器、电磁阀等制冷元器件和电器控制系统组成。
5．其它：本公司还可以根据用户实际需求增设中效过滤段、中间段等辅助功能段，以满足不同场合的空气处理要求。
型号
性能数据
ZCKF40-80
空调
工况
制冷量
kw
77.5
风量
M³/h
-
压缩机功率
kw
17.7
能量调节
%
0，100
除湿
工况
除湿量
Kg/h
40
风量
M³/h
9900-
压缩机功率
kw
16.1
能量调节
%
0,100
除湿调温工况
制冷量
kw
78.4
除湿量
Kg/h
50
风量
M³/h
-
压缩机功率
kw
17.7
能量调节
%
0,100
混风过滤段
空气过滤器
型式
板式初效过滤器
重量
kg
250
冷却再热段
蒸发器/冷凝器
型式
铜管套铝翅片式
重量
kg
400
送风段
风机
类型
皮带轮传动式离心风机
机外余压
pa
＞600
风机功率
kw
7.5
重量
kg
400
主机段
制冷剂/节流方式
类型
R22或R407C/热力膨胀阀
制冷剂充注量
kg
24.8
压缩机
类型
涡旋式压缩机/半封闭螺杆式压缩机
重量
kg
700
室外
机段
室外风机型式
低噪音轴流式风机
风量
M³/h
风机功率*数量
kw
1.54*2
重量
kg
320
型号
C-40-W
节能段
可根据用户的需要增加一节能段，参见节能段性能参数表
机组功率
kw
28.5
<
<
<
<
<
<
<
<
<
<
<
<
