　　随着经济发展和城市建设的不断推进、城市用电负荷密度的增加和城市建设美化要求的提高，越来越多的城市变配电设施从户外转向室内，电力输送线路也从架空敷设转向地下电缆沟敷设。通过对现有变配电站高压开关柜运行故障分类分析发现，开关柜内空气凝露是引起绝缘强度下降、引发开关柜故障的主要因素之一。

　　本文通过对高压开关柜内空气凝露原因的分析，提出了通过开关柜室与电缆沟内空气温、湿度差的技术方案，解决电缆沟内的凝露问题，从而保证高压开关柜内不出现因凝露而产生的闪络，防止运行故障的发生。

　　1高压开关柜运行环境现状分析

　　现有变电站开关室采用的是机械通风、空调降温、除湿机等方式，满足变电站全年大部分时段的要求。但对于某些特殊时段，由于室外气候的突变（主要指空气温度、湿度以及含尘浓度的变化），会引起电缆沟（如图1所示）和开关柜内电气元器件或电气盘柜结构件上产生凝露，造成设备的绝缘性能大幅度降低，乃至击穿，引起设备锈蚀，加速设备老化，同时还可能产生局部放电，损坏元器件，使设备更容易发生故障，增加修理的成本，降低电网安全运行概率等。

　　/>

　　图1电缆沟盖板凝露现象

　　1.1扬州地区气候特征

　　因扬州地处江苏省中部、长江与京杭大运河交汇处、水系发达，位于河流周边或地处低洼地带的变电站的土壤及空气中水分相对含量较高。同时，扬州属亚热带湿润气候区，夏季具有江南梅雨气候，存在于外界空气中的水蒸气慢慢渗入设备内，导致电缆沟、开关柜中的水蒸气含湿量逐渐上升，极易产生凝露。

　　1.2开关柜运行环境特征

　　1）开关柜进线电缆沟

　　采用电缆沟进线、开关柜地面布置方式，开关柜室与室外大气相通，室内外温差变化较大。而电缆沟处在地下，其内部的温度则更多受土壤温度影响而变化较小。但因电缆沟的沟底、沟壁水分渗透蒸发，沟内的空气相对湿度较大，其露点温度与沟内空气温度差较小，通常在9℃～12℃。

　　冬季当开关室内的温度低于10℃时，电缆沟内的潮湿空气将在电缆沟盖板内侧及开关柜底板形成凝露；夏季当室外潮湿空气进入室内时，室内空气的露点温度升高，当其超过电缆沟盖板温度时，室内空气将在电缆沟盖板上表面结露。

　　2）开关柜结构分析

　　《电网公司十八项电网重大反事故措施》12.3.2.2中规定，为防止开关柜火灾蔓延，在开关柜的柜间、母线室之间及与本柜其它功能隔室之间应采取有效的封堵隔离措施。因开关柜本身就缺少空气流通条件，导致进入到设备内部的水蒸气不能自行排出，夜晚当金属壁板温度低于空气露点温度的时候，就产生了凝露，而白天凝露蒸发后变成水汽，湿空气又长期积聚，凝露将反复出现。

　　《电网公司十八项电网重大反事故措施》12.3.1.6中规定应在开关柜配电室配置通风、除湿防潮设备，防止凝露导致绝缘事故。常见的开关柜温湿度控制器装于开关柜的上柜门面板上，温湿度传感器嵌入控制器内，加热器安装于开关柜后柜侧壁上，无法根据温湿度有效起控加热器。当开关柜内外的空气温差较大时易在开关柜内引起凝露。

　　3）开关柜室环境分析

　　常规的开关柜室通风系统运行时，室外空气经进风百叶或门窗缝隙等进入室内，吸收室内开关柜等设备散发的热量后，经风机排出室外。因缺乏温湿度联锁控制系统，通风系统的起停控制需运维人员手动操作，且扬州地区湿度较高，春秋季节尤其是雨季空气湿度大，冷热交替变换频繁，高湿空气无法经通风系统有效排出，使得开关柜长期处于高湿环境。

　　高低压开关柜受潮会引起设备绝缘强度降低，系统过电压引起设备故障，针对它防朝防凝露问题，简单给大家介绍下开关柜安装后该如何解决和避免受潮的措施。高低压开关柜尽量考虑高层安装，如处于地面一楼室装设可将10kV电缆沟地面铺设或加设电缆层，确保电缆沟不进水，不积水凝露。要采取措施确保电缆沟内无明显积水，1、如对各高压电缆进出入孔洞要做好封堵，电缆小室孔洞、二次接线盒和底部多余的孔洞的封堵工作，要用憎水性材料进行封堵其至可采取电缆孔洞和开关柜底部接缝外用喷涂PRTV的方式加强封堵，利用其延展性封堵，还可采用砂墙热高开关柜进行隔离。

　　1.3凝露对开关柜的影响分析

　　1）对空气绝缘的影响

　　研究表明，当温度保持不变，球间隙放电电压在80%RH以下低湿条件下，随着相对湿度的增加逐渐增加；在80%RH以上高湿条件下，随着相对湿度的增加逐渐减小，高湿并不会造成放电电压严重降低。因此，空气相对湿度小于95%RH时对开关柜的空气绝缘没有显著的影响，但有凝露时，球间隙放电电压几乎降为正常值的一半。

　　2）对导体的影响

　　大量的开关柜内绝缘故障分析发现，故障开关柜有大量断路器手车触头及母排氧化现象，是潮湿空气腐蚀作用的结果。断路器手车的动静触头氧化后，一方面会有粉状氧化物落在触头盒内，降低爬电距离；另一方面加大动静触头之间的接触电阻，易发生热故障，发热后绝缘材料受热分解，绝缘性能下降。

　　3）对绝缘材料的影响

　　开关柜的绝缘件有绝缘支柱、母线套管和触头盒3种，通常采用环氧树脂压铸而成。在潮湿环境下，由于材料内部结构基团极性及吸水性，容易与水分子结合形成氢键，使导电性增加，表面电阻率和体积电阻率降低。

　　凝露会在绝缘材料表面形成结晶水，当空气中粉尘溶解于结晶水后，由于局部电子的快速运动和结合，会在绝缘材料表面形成小电弧燃烧，破坏绝缘材料的表面绝缘。随着不断分解效应和闪络效应的累积，绝缘表面会形成灰白色的粉末印痕彻底破坏绝缘性能，并最终导致设备相间或对地短路。

　　根据对扬州地区的变配电站运行故障的汇总分析，电缆沟内潮湿凝露与开关柜绝缘性能下降的相关性较大，因此电缆沟内的潮湿凝露有利于防止开关柜出现凝露引起绝缘下降。

　　开关柜内的加热器装置不合理。开关柜内板式加热器开启后，只是产生局部加热，不能有效去除柜内的潮气；当热空气上升遇到柜体的金属板后，由于温差作用，又迅速凝结，没有实现有效的驱潮作用。另外，自动温湿度控制器的传感器故障率较高。造成隔室内加热除潮装置不能可靠投运。

　　2凝露机理分析

　　根据空气动力学理论，借助湿空气焓湿图（如图2所示），分析凝露的机理。首先介绍关湿空气的3个概念，即含湿量、相对湿度、露点温度。

　　湿空气是指含有水蒸气的空气；含湿量和相对湿度均是表征湿空气中水蒸气含量的参数，含湿量是表示每千克干空气中水蒸气的含量，是表示水蒸气含量的值，在焓湿图中为横坐标表示。

　　/>

　　图2湿空气的焓湿图

　　相对湿度（RH）是表示湿空气的湿度（含湿量）与相同温度下可能达到的湿度（含湿量）之比，是表示空气中水蒸气含量相对值，在焓湿图中为一系列抛物线。饱和空气是指一定温度和压力下，能够容纳限度水蒸气的湿空气状态，其相对湿度为，在焓湿图中位于最下方。

　　露点温度是指将空气在含湿量和气压都不改变的条件下，将湿空气冷却到饱和时的温度，在焓湿图中与相对湿度对应的纵坐标温度即为该含湿量对应状态下的露点温度。

　　如果湿空气接触的物体表面温度低于该空气的露点温度，空气将热量传递给接触的物体，空气温度下降，同时其相对湿度提高，物体表面温度升高，但两者升高速率不同，通常空气热容量低，降温速度大于固体物体吸热后的升温速度。当空气温度降至露点温度时仍高于物体表面温度，空气温度将继续下降，此时空气中的水蒸气将从空气中以液态形式析出，进而在物体表面形成凝露。

　　通过上述分析可以发现，形成空气凝露的条件是湿空气（水分）、物体与空气的温差，如果两个条件都不满足的时候，就不会出现凝露。

　　3防止凝露发生的措施

　　根据凝露产生的主要原因，从减少水分进入、防止温差产生这两个方面，有效阻止电缆沟内凝露的产生。

　　3.1控制电缆沟与开关室的温度差

　　控制电缆沟内空气温度与其上开关室的空气温度差，减少凝露发生，最直接的办法就是将二者的空气进行有效的混合。开关室的热特性决定了开关室上部区域的空气温度要高于开关室下部的温度，因此将开关室顶部温度相对较高的空气通过送入电缆沟内，与电缆沟内的空气混合后，空气温度升高，相对湿度下降，并通过排风口再次排入开关室，从而在保持电缆沟干燥的同时，也使开关室内的空气温度更趋均匀。

　　3.2维持开关室内的温度均匀

　　室内温度场分布的均匀性主要取决于室内的气流组织，维持室内合理的气流组织是维持室内温度均匀的重要途径。

　　为了有效地控制室内的气流组织，系统采用正压送风、自然或机械排风的气流组织。根据开关室的电气设备发热特性，从开关室下部送入较低温度的空气，这些空气沿地面扩散，蔓延至整个房间，到达开关柜后，吸收开关盘柜的热量后缓慢上升，在送风设备的压头与开关设备散热形成热压双重作用下，送风源源不断地补充到发热的开关柜处，而没有散热的开关柜因少了设备发热引起的热压作用，送风达到该区域的量就较少，从而保证了开关柜间周围空气温度的均匀性。

　　3.3维持开关柜内外的温度均匀

　　为了防止热湿空气在开关柜内积聚，应保持开关柜内外的通风顺畅。现有部分开关柜没有设置必要的通风装置，一旦有潮湿空气进入，难以有效及时排出，随着柜体内外的温度变化，有产生凝露的危险。

　　在制造开关柜时，应根据开关柜内电气设备的功能和防尘、防潮的要求，设置合理的通风设施，如定制预留喷气孔，利用过滤进风机加压，使得柜内空气强制流动，实现柜内整个空间均有干燥空气流通，防潮死区；同时，通过喷嘴角度布置，驱动空气产生旋转流动增强除湿效率，可向特定狭小部位供气，实现全柜防潮、防凝露。

　　4工程技术方案

　　当涂

　　4.1解决方案设计

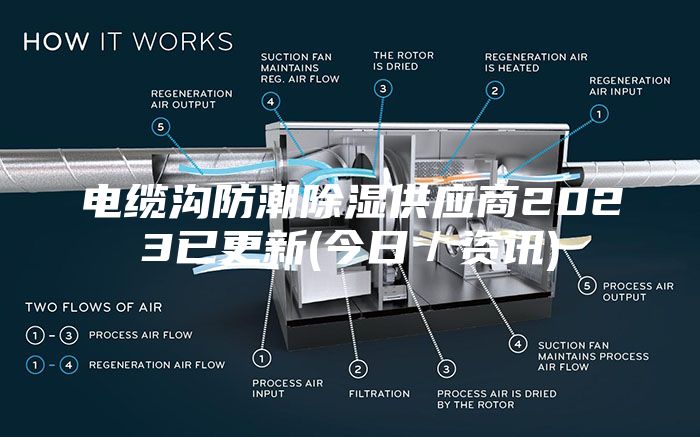

　　基于上述分析结果，本文提出的系统方案如图3所示。系统设计思路：将开关室上部区域的室内空气（必要时引入部分室外新风）根据各自参数和室内温、湿度控制要求，按比例混合后经环境控制设备（具有过滤、加压、分配、加热、降噪等功能）处理加压后，送入电缆沟内。

　　/>

　　图3电缆沟进线开关柜室控温防凝露方案图

　　进入沟内的空气与围护结构墙体、地面进行对流换热后，送入的空气温度得到降低，而沟内的空气温度得到提升，降低了沟内空气湿度；源源不断送入的空气使电缆沟的压力上升，通过在电缆沟与开关室开设的防火通风口进入开关室，相较于送入电缆沟的空气温度得到降低，与开关室下部空气混合后，使开关盘柜下部区域空气温度趋于均匀。

　　随着运行时间的延长，开关室上部空气状态参数超过设定值时，系统自动调整回风和新风比例，同时通过自然排风口，将上部高温的热湿空气溢出室外。
